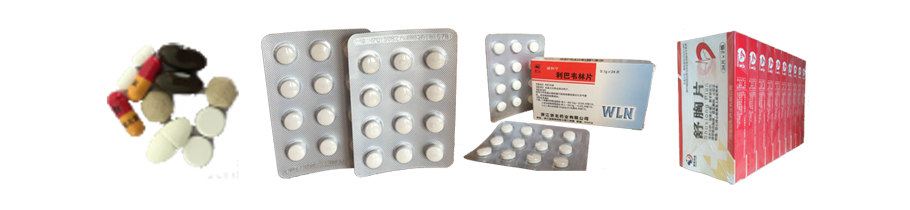

產品樣品

概述

DHL500高速泡罩裝盒捆扎生產線速度上限500板/分鐘及400盒/分鐘60捆，運用于大規模生產。通過旋轉機械手移送裝置，將格柵推板輸送帶中板塊，依次吸取，兩次吹放入雙軌輸送至裝盒機雙伺服料庫,比原有單軌泡罩輸送進料再伺服落入裝盒機料倉方式，在原有單機泡罩輸送穩定線速度上，經旋轉機械手裝置實現雙軌進料方式。在不改變原有輸送線穩定線速度上，實現單軌至雙軌產量倍增，實現泡罩裝盒包裝產量大化。

捆包機：高速泡罩裝盒捆扎生產線采用LJ-650K全自動高速捆包機。該捆包機是吸取國外技術結合研發的新產品，填補了制藥企業高速裝盒后包的空白，并可以鏈接開箱、裝箱，實現了完整的后包生產線。該設備機身和部件采用全鋁高端先進設計，采用進口電氣元件，PLC，人機界面操作，使設備運行過程更穩定方便，在藥品、食品、化妝品行業均可以使用，該設備符合GMP標準。

高速泡罩裝盒捆扎生產線融入新的技術理念，基于成熟技術基礎上，實現整個包裝工藝的高效性，整合高速泡罩包裝機，裝盒機各種優勢，高速生產同時，保證快速更換模具及同種規格實現（1-3）板/盒，人性化切換模式，省時省力。

創新點

		實現一體機內外包分體組合式設計，采用全鋁高端先進設計、進口電氣元件，多種行業均可使用，并且都符合GMP標準。
		創新設計單軌輸送系統實現雙軌入雙庫方式，突破單軌入庫產能實現同速輸送產量倍增目的。
		運用公轉自轉系統原理，實現旋轉機械手板塊依次吸取，兩次吹放保持板塊方向平行一致，解決了雙軌入庫的難題，實現了產量倍增。
		采用LJ-650K全自動高速捆包機。該捆包機是吸取國外技術結合研發的新產品，可鏈接開箱、裝箱，實現了完整的后包生產線。人機界面操作，設備運行過程穩定方便。
		人機界面多任務生產模式，既能完成泡罩機、旋轉機械手、裝盒機操作，也可實現在線檢測系統操作，實現智能化工控系統多任務生產模式。
		獨創高速裝盒機推桿自動循環加油潤滑系統，既起到推桿潤滑降噪作用，又將油物回收過濾循環利用，起到環保作用。
		連續搖擺追蹤式伺服放板裝置，三段式料倉組合，一段固定，兩段搖擺，保障了藥板在搖擺料倉中順暢、平穩、高速放板塊入裝盒機格子料倉中。
		三個編碼器跟隨動作，實現同步旋轉機械手在公轉自轉下保持六吸盤平行狀態下剛好吸取縱向3板板塊，旋轉機械手在旋轉吸附中既要避開吸盤與格柵碰撞又要避開吸附住板塊與后面格柵碰撞，直接在運動過程中完成格柵輸送上板塊移送完成無縫同步銜接。
		創新設計泡罩板格柵推板輸送存放區及旋轉機械手實現板塊依次吸取，兩次吹放實現雙軌輸送入裝盒雙伺服旋轉加料料庫。
		裝盒機二次檢測，保證成品輸出。
		說明書折頁機可完成A4紙張500頁/分鐘產量。
		人機界面可工控組網，遠程監控，完成數據傳輸、參數修改、采集、存儲及打印。
		整線各功能區分隔設計，采用德國進口光電眼跟蹤、檢測自動控制整條線運行。
		全線各工位動作有極高的電子自動同步性，使整線的運行更協調，更平衡，機器的結構簡單，維護保養方便，低分貝設計，人機工程學應用。
		本線集高速泡罩包裝機、高速裝盒機包裝于一體,操作簡單.PLC可編程控制,觸摸式人機界面。
		自動化程度高，控制范圍廣，控制精度高，控制反應靈敏，穩定性好。
		設備外罩全部采用優質304不銹鋼罩殼和鋁合金鋼化玻璃防護門組成。鋁合金鋼化玻璃防護門內置施耐德門磁開關（通過CE認證）保護，機器正常生產過程中開啟防護門，機器將自動停止工作，保障操作人員安全。

主要技術參數

DPH320HⅡ 全伺服高速輥板泡罩包裝機
項目		參數	單位
成形面積		320X280	mmxmm
成形深度		≤12	mm
包裝材料	藥用PVC	0.25X320	mmxmm
包裝材料	熱封鋁箔	0.02X320	mmxmm

XWZ400 智能高速裝盒機
項目	參數	單位
板塊尺寸(LXWXH)	(65-105)X(30-70)X(4-12)	mm
紙盒尺寸(LXWXH)	(70-190)X(35-75)X(16-70)	mm
說明書尺寸(LXW)	(100-260)*(100-190)	mm
生產能力	泡罩機 300-600板/min 裝盒機 100-400盒/min	板/min 盒/min
耗氣量	≥0.8	m³/min
壓縮空氣壓力	0.5-0.7	Mpa
電源總功率	＞37	KW
電源三相五線	380/50	V/Hz

XWK650 捆扎機
項目	參數	單位
生產能力	30-60（根據盒子尺寸及層數而定）	捆/min
耗氣量	≥0.6	m³/min
壓縮空氣壓力	0.5-0.7	Mpa
電源總功率	3	KW
電源三相五線	220/50	V/Hz

DHL500 高速泡罩裝盒捆扎生產線參數
出廠日期	出廠編號
重量9780kg
執行標準號 JB/T10169-2014	JB/T 10640-2006
浙江希望機械有限公司

適用包裝材料的規格

卷型包裝材料	PVC/PVDC/PET/PE/ACLAK	單面涂膠鋁箔（PTP）背封材料
厚度	0.2-0.5mm（通常0.25-0.3 mm）	0.02-0.025 mm
卷筒內徑	70-76mm	70-76mm
卷筒外徑	600mm	350mm
